4 बांसुरी कॉर्नर रेडियस एंड मिल

स्पॉटलाइट प्रदर्शनी

विवरण

आधुनिक विनिर्माण के क्षेत्र में, मशीनिंग की गुणवत्ता और दक्षता के लिए कुशल काटने के उपकरण बहुत महत्वपूर्ण हैं। यह 4 फ्लूट्स कॉर्नर रेडियस एंड मिल अपने सीमेंटेड कार्बाइड सामग्री, फ़िलेट रेडियस और विशेष कोटिंग के कारण विभिन्न क्षेत्रों में व्यापक रूप से उपयोग किया जाता है। यह मशीनिंग के लिए एक कुशल काटने का उपकरण है, जिसमें एक विशेष नाली डिजाइन है, जो मशीनिंग के दौरान एक चिकनी सतह प्रदान कर सकता है और मशीनिंग के लिए आवश्यक समय को कम कर सकता है। इसके अलावा, इसमें नियमित खांचे की लंबाई के साथ चार काटने वाले किनारे हैं, जो मिलिंग शोल्डर के नीचे फ़िलेट त्रिज्या को कुशलतापूर्वक संसाधित कर सकते हैं और फ़ीड गति में सुधार कर सकते हैं, इस प्रकार उपकरण जीवन को बढ़ा सकते हैं और उत्पादकता में सुधार कर सकते हैं।



विशेषताएँ

1. ग्रूव डिजाइन: इस 4 फ्लूट्स कॉर्नर रेडियस एंड मिल में चार खांचे हैं, जो मशीनिंग के दौरान एक चिकनी सतह प्राप्त कर सकते हैं। साथ ही, खांचे के अस्तित्व से प्रसंस्करण समय भी कम हो सकता है और उत्पादन दक्षता में सुधार हो सकता है।



2. फ़िलेट त्रिज्या का डिज़ाइन: फ़िलेट त्रिज्या का डिज़ाइन अंत मिल को उच्च सटीकता प्राप्त करने में सक्षम बनाता है। विशेष रूप से जब स्टेनलेस स्टील, कठोर स्टील और अन्य मिश्र धातुओं जैसी चुनौतीपूर्ण सामग्रियों से निपटते हैं, तो यह अधिक सटीक काटने का प्रभाव प्रदान कर सकता है।



3. विशेष डीएलसी कोटिंग: अंतिम मिल को विशेष डीएलसी कोटिंग के साथ लेपित किया जाता है, जिसके कई फायदे हैं। सबसे पहले, डीएलसी कोटिंग प्रभावी ढंग से जंग को रोक सकती है और काटने के उपकरण को बाहरी वातावरण से बचा सकती है। दूसरे, डीएलसी कोटिंग उपकरणों की सेवा जीवन को भी बढ़ा सकती है और पहनने और क्षति के जोखिम को कम कर सकती है।



4. बहु-आकार चयन: यह विभिन्न प्रसंस्करण आवश्यकताओं को पूरा करने के लिए मीट्रिक और ब्रिटिश आकारों का विकल्प प्रदान करता है। यह बहु-आकार चयन उपकरण को अधिक लचीला और बहुमुखी बनाता है।



आवेदन



• धातु निर्माण: धातु निर्माण के क्षेत्र में, विशेष रूप से जब स्टेनलेस स्टील, कठोर स्टील और अन्य सामग्रियों से निपटते हैं, तो यह 4 बांसुरी कॉर्नर रेडियस एंड मिल प्रसंस्करण के लिए उच्च-सटीक और कुशल समाधान प्रदान कर सकता है।

• एयरोस्पेस क्षेत्र: इन उद्योगों को भागों की अत्यधिक उच्च परिशुद्धता और गुणवत्ता की आवश्यकता होती है, और इस मिलिंग कटर द्वारा उत्पादित वर्कपीस में समान विनिर्देश और उच्च परिशुद्धता होती है, जो इन आवश्यकताओं को पूरा कर सकती है।

• मशीनिंग कार्यशाला: यह विभिन्न सामग्रियों और मशीनिंग कार्यों की जरूरतों को पूरा कर सकती है, और यांत्रिक भागों के निर्माण के लिए सटीक कटिंग प्रभाव प्रदान कर सकती है।





कारखाना





उत्पाद वर्णन





कोटिंग के साथ 55HRC 4 बांसुरी सीमेंटेड कार्बाइड कॉर्नर रेडियस एंड मिल





विनिर्देश	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 मिमी	12 मिमी	4 मिमी	50 मिमी
D4*16*D4*75L	R0.1-R0.5/R1	4 मिमी	16 मिमी	4 मिमी	75 मिमी
D4*20*D4*100L	R0.1-R0.5/R1	4 मिमी	20 मिमी	4 मिमी	100 मिमी
D5*15*D5*50L	R0.1-R0.5/R1	5 मिमी	15 मिमी	5 मिमी	50 मिमी
D5*20*D5*75L	R0.1-R0.5/R1	5 मिमी	20 मिमी	5 मिमी	75 मिमी
D5*25*D5*100L	R0.1-R0.5/R1	5 मिमी	25 मिमी	5 मिमी	100 मिमी
D6*18*D6*50L	R0.1-R0.5/R1	6 मिमी	18 मिमी	6 मिमी	50 मिमी
D6*24*D6*75L	R0.1-R0.5/R1	6 मिमी	24 मिमी	6 मिमी	75 मिमी
D6*30*D6*100L	R0.1-R0.5/R1	6 मिमी	30 मिमी	6 मिमी	100 मिमी
D8*24*D8*60L	R0.1-R0.5/R1	8 मिमी	24 मिमी	8 मिमी	60 मिमी
D8*30*D8*75L	R0.1-R0.5/R1	8 मिमी	30 मिमी	8 मिमी	75 मिमी
D8*35*D8*100L	R0.1-R0.5/R1	8 मिमी	35 मिमी	8 मिमी	100 मिमी
D10*30*D10*75L	R0.1-R0.5/R1	10 मिमी	30 मिमी	10 मिमी	75 मिमी
D10*45*D10*100L	R0.1-R0.5/R1	10 मिमी	45 मिमी	10 मिमी	100 मिमी
D12*35*D12*75L	R0.1-R0.5/R1	12 मिमी	35 मिमी	12 मिमी	75 मिमी
D12*45*D12*100L	R0.1-R0.5/R1	12 मिमी	45 मिमी	12 मिमी	100 मिमी



सहिष्णुता
बांसुरी का व्यास	बांसुरी व्यास सहिष्णुता	शैंक व्यास सहिष्णुता
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



आवेदन
कार्बन स्टील अलॉय स्टील	पूर्व-कठोर स्टील	उच्च-कठोर				स्टेनलेस स्टील	तांबे की मिश्र धातु	एल्यूमीनियम मिश्र धातु
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



अनुशंसित पैरामीटर



सामग्री	कार्बन स्टील, मिश्र धातु इस्पात, एस45सी, एफसी, एफसीडी, एससीएम, एस50सी, एसकेएस...		मिश्र धातु इस्पात, टूल स्टील एससीआर, एसएनसीएम, एसकेडी11, एसकेडी61.एनएके80		हार्ड स्टील, SKD11
कठोरता	एचआरसी30		एचआरसी50		एचआरसी60
व्यास	काटने की गति (वीसी) (मिमी-1)	फ़ीड(एफ) (मिमी-मिनट)	काटने की गति (वीसी) (मिमी-1)	फ़ीड(एफ) (मिमी-मिनट)	काटने की गति (वीसी) (मिमी-1)	फ़ीड(एफ) (मिमी-मिनट)
1 मिमी	22000	400	18000	200	9000	140
1.5 मिमी	12000	500	11000	280	5200	150
2 मिमी	10000	550	10000	280	4600	170
3 मिमी	9000	600	5500	310	3500	220
4 मिमी	6000	750	5000	400	2200	220
5 मिमी	4800	800	4000	400	1700	240
6 मिमी	4500	820	3800	420	1600	300
8 मिमी	3500	820	2800	420	1000	300
10 मिमी	3000	820	1800	420	900	300
12 मिमी	2000	820	1600	350	800	300
16 मिमी	1500	650	1000	300	500	150
20 मिमी	1200	650	900	300	400	150





कच्चे माल की सूची



श्रेणी	आईएसओ कोड	रासायनिक संरचना(%)		अनाज का आकार(उम)	भौतिक यांत्रिक गुणधर्म (इससे अधिक या इसके बराबर)			कलई करना
		स्वागत	सह		घनत्व(जी/सेमी3)	कठोरता (HRA)	टीआरएस(एन/मिमी2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	टिसिन
यूएफ12यू(55एचआरसी)	K40	87	12	0.6	14.15	92.3	3900	टिसिन
एएफ501(60एचआरसी)	K05-K10	89	10	0.4	14.1	92.8	3600	नैनो काला
एएफ308(65एचआरसी)	K05-K10	91	8	0.3	14	93.8	3800	नैनो (नीला)

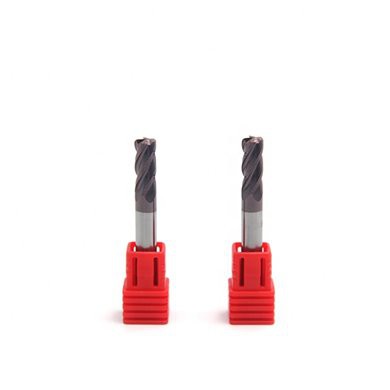

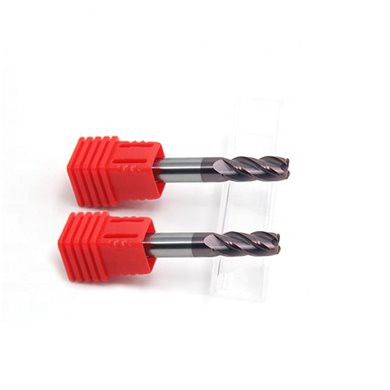

विस्तृत तस्वीरें





4 बांसुरी कॉर्नर रेडियस मिलिंग कटर	4 बांसुरी कॉर्नर रेडियस कार्बाइड कटर	4 बांसुरी कॉर्नर रेडियस कार्बाइड मिलिंग कटर





हमारे फायदे



1. आपकी पूछताछ मिलने के बाद, हम 12 घंटे में जवाब देंगे

2. कृपया बेझिझक मुझे कभी भी कॉल करें

3. नमूना आदेश का स्वागत है

4. हमारे कारखाने का दौरा करने के लिए आपका स्वागत है, हम आपको चुन लेंगे

5. कृपया बेझिझक हमसे मूल्य सूची पूछें





पैकेजिंग





सामान्य प्रश्न



Q1: कंपनी या फ़ैक्टरी:

A1: हम 10 वर्षों से अधिक समय से कार्बाइड उपकरण पेशेवर कारखाने हैं। सर्वोत्तम टंगस्टन कार्बाइड उपकरण निर्माता चीन में हैं।



Q2: आपका MOQ क्या है?

A2: हम अपनी गुणवत्ता का परीक्षण करने के लिए आपके नमूना आदेश का स्वागत करते हैं, हमें विश्वास है कि आप पाएंगे कि हम सही आपूर्तिकर्ता हैं जिन्हें आप ढूंढ रहे हैं। तो कोई MOQ नहीं.



Q3: क्या मुझे आपका कैटलॉग मिल सकता है?

A3: हाँ, निश्चित रूप से। हम आपको ईमेल द्वारा भेज सकते हैं.



Q4: मुझे ऑर्डर कब तक मिल सकता है

ए4: नमूना आदेश 1-5 दिन। बड़े ऑर्डर की जाँच करने की आवश्यकता होती है, आमतौर पर 15-25 दिन।



Q5: क्या आप हमारे चित्र के अनुसार सामान बना सकते हैं?

A5: हाँ, यह ठीक है, हमारे पास पेशेवर मोल्डिंग विभाग है।



लोकप्रिय टैग: 4 बांसुरी कॉर्नर रेडियस एंड मिल, चीन 4 बांसुरी कॉर्नर रेडियस एंड मिल निर्माता, आपूर्तिकर्ता, कारखाने
